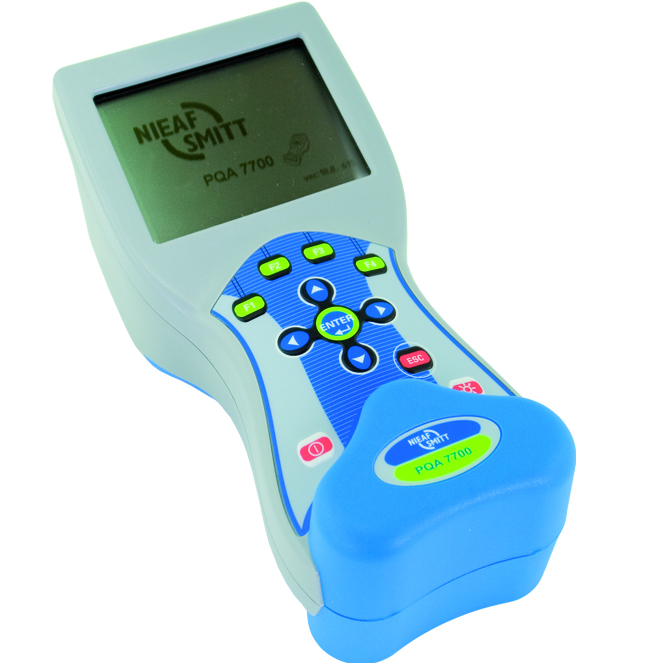

PQA 7700 Power Quality Analyser

OBSOLETE
Informatie

Power quality analyser

De PQA 7700 is een handzaam, eenvoudig te gebruiken en compacte Power Quality Analyser met vier stroom- en vier spanningsmeting kanalen. Met een solide behuizing en uitgevoerd met krachtige functies kan het worden gebruikt voor monitoring, probleem constatering en analyse van power quality condities in netwerken, zowel in de industrie als de utiliteit.

Voor optimale analyse van de gemeten waarden kunnen de gegevens worden ingelezen in de meegeleverde Windows software. Deze software maakt het mogelijk om testgegevens op te slaan en diverse rapportages en grasche weergaven uit te voeren die voldoen aan de norm EN 50160. Uiteraard kunnen deze gegevens worden opgeslagen of worden afgedrukt. Daarnaast kunnen waarden en rapportages worden geëxporteerd naar Microsoft Word of Excel voor klant specieke rapporten.

De PQA 7700 is in overeenkomst met IEC 61000-4-30 Class S en IEC 61557-12.


Kenmerken

  • 4-spanning kanalen met een groot meetbereik: 0 … 1000 V rms (CAT III / 1000 V)
  • 4-stroom kanalen met automatische tangherkenning
  • Gelijktijdige meting en opname van standaard power quality parameters (U, I, P, Q, S, PF, cos , THD)
  • Power quality analyse volgens EN 50160 inclusief Flicker meting en gestandaardiseerde rapportage in tabel en graekvorm
  • 4-kwadrant meting (opwekker en lading met capacitief en indictief karakter)
  • Tot 509 parameters kunnen gelijktijdig worden gemonitord en opgenomen
  • Online scope, trend en meter standen
  • Onscreen weergave van trend en opgenomen gebeurtenissen en gelijktijdige opname op de achter grond
  • Flexibele stroomtangen worden meegeleverd
  • Gelijktijdige 8 kanaals – 16 bit AD conversie voor nauwkeurige metingen (minimale fase verschuiving)
  • Tot 15 uur op batterijvoeding
  • PowerManager software voor downloaden, analyse en rapportage

Metingen

  • Stroom TRMS, 4-kanaals
  • Vermogen (actief, reactief, schijnbaar)
  • Power factor, cos φ
  • Onbalans, flicker meting
  • Harmonische analyse tot de 50e harmonische, THD meting
  • Energie (actief, reactief, opgewekt, opgenomen)
  • Opname van voeding gebeurtenissen (uitschakeling, onderbrekingen, stijgingen, dalingen)
  • Opstartstromen, opname en controle
  • Golfvorm weergave
  • Power quality analyse volgens EN 50160 grenswaarden
  • Opname tot 10 instelbare alarmen
  • Oscilloscoop modus

Inclusief

  • Draagtas
  • Meetsnoeren
  • Meetpennen
  • Krokodillenklemmen
  • Handleiding
  • Voedingskabel
  • Oplaadbare batterijen
  • RS232-kabel
  • USB-kabel
  • PowerManager software

Specificaties

Functie Bereik
AC spanning ingang
Aantal ingangen
AC spanning ingang

Nauwkeurigheid
Resolutie
Verversingstijd
Frequentie
AC stroom ingang
Aantal ingangen
Stroom meetbereik
Nauwkeurigheid
Resolutie
Verversingstijd
Opname
Integratieperiod
Maximaal aantal signalen

4
20...1500 V rms L-N
(20...26000 V rms L-L)
0.2 % van resultaat
10 mV, 100 mV
1024 sampels per 10 periode
10...70 Hz

4
3...6000 A
0.25 % van resultaat
0.1 A
1024 sampels per 10 sec

1...3600 s
509
Functie Resolutie Nauwkeurigheid
Frequentie
10.00...70.00 Hz
2 mHz
+ 10 mHz
Power (W, VA, VAR)
0.000 k ... 9.999M
4 digits

± 0.5 % van resultaat
Power factor
-1.00...1.00

0.01

+ 0.02
Cos φ
0.00...1.00

0.01

+ 0.02
Harmonische analyse tot 50e component
UhN < 10 % Unom
3% Unom < IhN < 20% Unom
IhN < 10% IN
10% IN < IhN < 100% Unom


10 mV
10 mV
10 mV
10 mV


0.15 % Unom
5 % UhN
0.15 % IN
5 % IhN
THD
0 % Unom < THDU < 20% Unom
0 % IN < THDI < 100% IN
100 % IN < THDI < 200% IN
0.1 %
0.1 %
0.1 %
+ 0.3
+ 0.6
+ 1.5
Spanningsdips en stijgingen
Amplitude : 2....1500 V
Duur: 30 ms...7 d
10 mV, 100 mV
1 ms
0.5 % van resultaat
+ 20 ms
Specificaties
Display  LCD met achtergrondverlichting
PC-communicatie RS232 en USB
Overspanningscategorie CAT III 1000 V / CAT IV 600 V
Protectiewaarde
Voeding 230 VAC of 6x 1.2 NiMh, AA oplaadbare batterijen
Afmetingen 220 x 115 x 900 mm
Gewicht 0.65 kg
