Meet- & bewaking relais

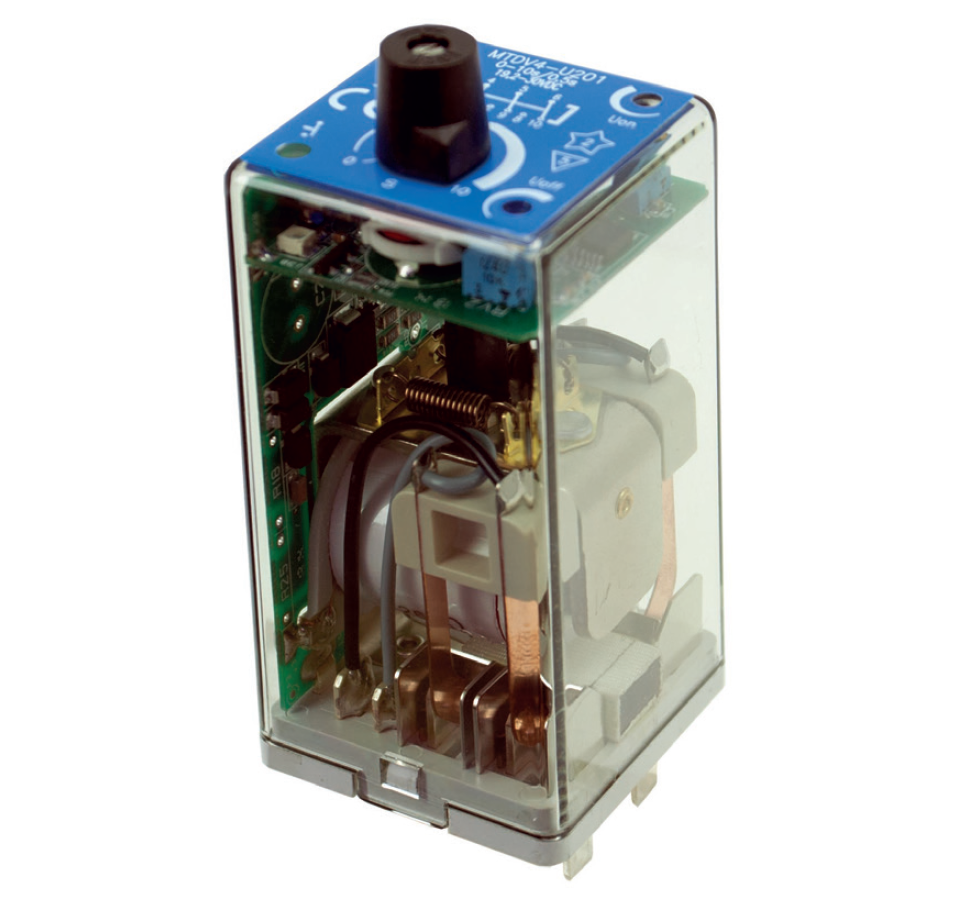

MTDV4-relais - spanningsbewaking, timervertraging aan / uit, 4-polig

Informatie

Omschrijving

Plug-in elektronisch spanningsbewakingsrelais met optionele vertraging-aan en vertraging-uit timerfunctie en vier wisselcontacten. De vertragingstijd is instelbaar met een vergrendelbare knop (vertraging aan of vertraging uit, de andere vertraging is vast). Het relais kan ook worden geleverd met vaste tijdsvertragingen (geen knop). De pull-in spanning en drop-out spanning zijn beide instelbaar via interne schroeven. Het relais kan ook worden geleverd met een vaste in- en uitvalspanning. Geschikt voor het bewaken van DC-spanningen.

De MTDV4 biedt een zeer kleine hysterese (verschil tussen pull-in en drop-out spanning). Het relais is uitgerust met een LED die de status van de relaiscontacten aangeeft. Vertragingsfunctie voor spanningsval tot 50% nominale spanning, geen hulpvoeding nodig. Magnetische uitbarsting van de boog voor hoge breekcapaciteit en lange contactlevensduur optioneel.

De constructie van het relais en de materiaalkeuze maken het MTDV4-relais geschikt om lage en hoge temperaturen, schokken en trillingen en droge tot vochtige omgevingen te weerstaan. Geen externe borgclip nodig, want geïntegreerde ‘snap-lock’ houdt het relais onder alle omstandigheden en in de montageaanwijzingen in het stopcontact.

Toepassing

Deze relais zijn ontworpen voor veeleisende toepassingen. Het MTDV4-relais wordt gebruikt in toepassingen voor spanningsbewaking met of zonder tijdsvertraging (en).

Kenmerken

  • DC-spanningsbewakingsrelais met vertraging
  • Compact plug-in ontwerp
  • 4 C / O-contacten
  • Pull-in en drop-out spanning instelbaar via interne schroeven
  • Ook verkrijgbaar met vaste in- en uitvalspanning (geen interne schroeven)
  • Zeer kleine hysterese mogelijk
  • Tijdsvertraging bij in- en / of uitval
  • 1 vertragingstijd instelbaar met een vergrendelbare knop, andere vertragingstijd vast
  • Ook verkrijgbaar met vaste vertragingen (geen knop)
  • Tijdvertragingsbereik: 0 ... 60 s
  • Geen hulpvoeding nodig
  • 1 LED voor statusindicatie
  • Platte, vierkante en verzilverde relaispennen voor uitstekende aansluiting
  • Geïntegreerde klikvergrendeling
  • Optioneel positief mechanisch sleutelrelais naar socket

Industrie compliancy

  • IEC 61810 Elektromechanische elementaire relais
  • IEC 60947 Laagspanningsschakelapparatuur en regelapparatuur
  • IEC 60947-5-1 Elektromechanische regelcircuitapparatuur en schakelelementen
  • IEC 60255 Relaisontwerp en omgevingscondities
  • EMS-richtlijn
  • CE
