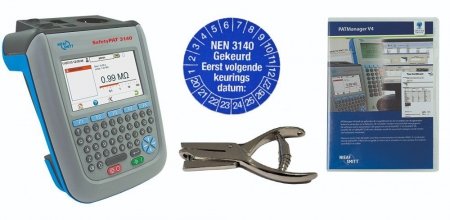

SafetyPAT 3140 Gereedschapstester

Name: SafetyPAT 3140 Gereedschapstester
Brand: Eigen merk
Availability: InStock

626000777

Informatie

De SafetyPAT 3140 is een vooruitstrevende tester met een groot scala aan testfunctionaliteiten. De SafetyPAT 3140 is een complete arbeidsmiddelen tester voor elektrische en niet elektrische arbeidsmiddelen conform de NEN 3140 en de Risico Inventarisatie & Evaluatie (RI&E).

Mogelijkheden

Alle NEN 3140 metingen
Universele en elektrische risico inventarisatie
3-fase reële lekstroom middels optionele testadapter
Aardlekschakelaar controle volgens NEN 3140
Opslag van 50.000 metingen
Ingebouwde digitale camera
Opslag van 2000 foto’s
Helder LCD kleurenscherm
Qwerty toetsenbord
Werkt zowel op accu-pack (meegeleverd) als 230 V
Gegevens verzenden vanaf locatie naar computer
Bluetooth en USB-aansluiting voor USB sticks

Tevens is het mogelijk om keuringen van niet-elektrische gereedschappen in te voeren in de tester. Hierdoor is de tester te gebruiken voor het keuren van alle arbeidsmiddelen.

Met de PATManager V4 software kunnen alle gegevens verwerkt worden tot certificaten. Deze software heeft ook de mogelijkheid om gegevens naar de tester te sturen voor de herkeuringen.

De SafetyPAT 3140 brengt het keuren van arbeidsmiddelen naar een hoger niveau, daarnaast is het dé complete tool voor RI&E controle.

naar boven

Specificaties

Functies	Max. bereik
Aardleidingtest
Teststroom	+ 200 mA DC (met 10 A puls)
Display	0.01...19.99 Ω
Goedkeur / afkeur	Gebruiker gedefinieerd
Isolatieweerstand
Testspanning	250/500 VDC @ 1 mA nominaal
Display	0.01 M...19.99 MΩ
Goedkeur / afkeur	Gebruiker gedefinieerd
Vervangende lekstroom
Testspanning	> 25 VAC < 50 VAC
Display	0.00 mA...19.99 mA
Goedkeur / afkeur	Gebruiker gedefinieerd
IEC-kabeltest
Teststroom	5 VAC nominaal
Test	Doorgang, kortsluitcontrole
Lekstroom
Testspanning	Voedingspanning, max. belasting 16 A
Display	0.01 mA...19.99 mA
Goedkeur / afkeur	Gebruiker gedefinieerd
Opgenomen vermogen
Testspanning	230 V +10 %, -15 %, max. belasting 16 A
Duur	Instelbaar tot max. 255 s afhankelijk van belasting. Duur wordt teruggebracht bij hoge stromen.
Display	0.00 kVA...4.00 kVA 0.00 A...16.00 A
ALS-test
Testspanning	230 V +10 %, -15 %
Teststroom	30 mA / 15 mA rms sinusvormig
Display	0 ms...2000 ms

Algemeen
Geheugen	50.000 resultaten en 2.000 foto's
PC-communicatie	USB
Norm	EN 61010-1
Voeding	Accu-pack
Afmetingen	230 x 150 x 100 mm
Gewicht	1.5 kg

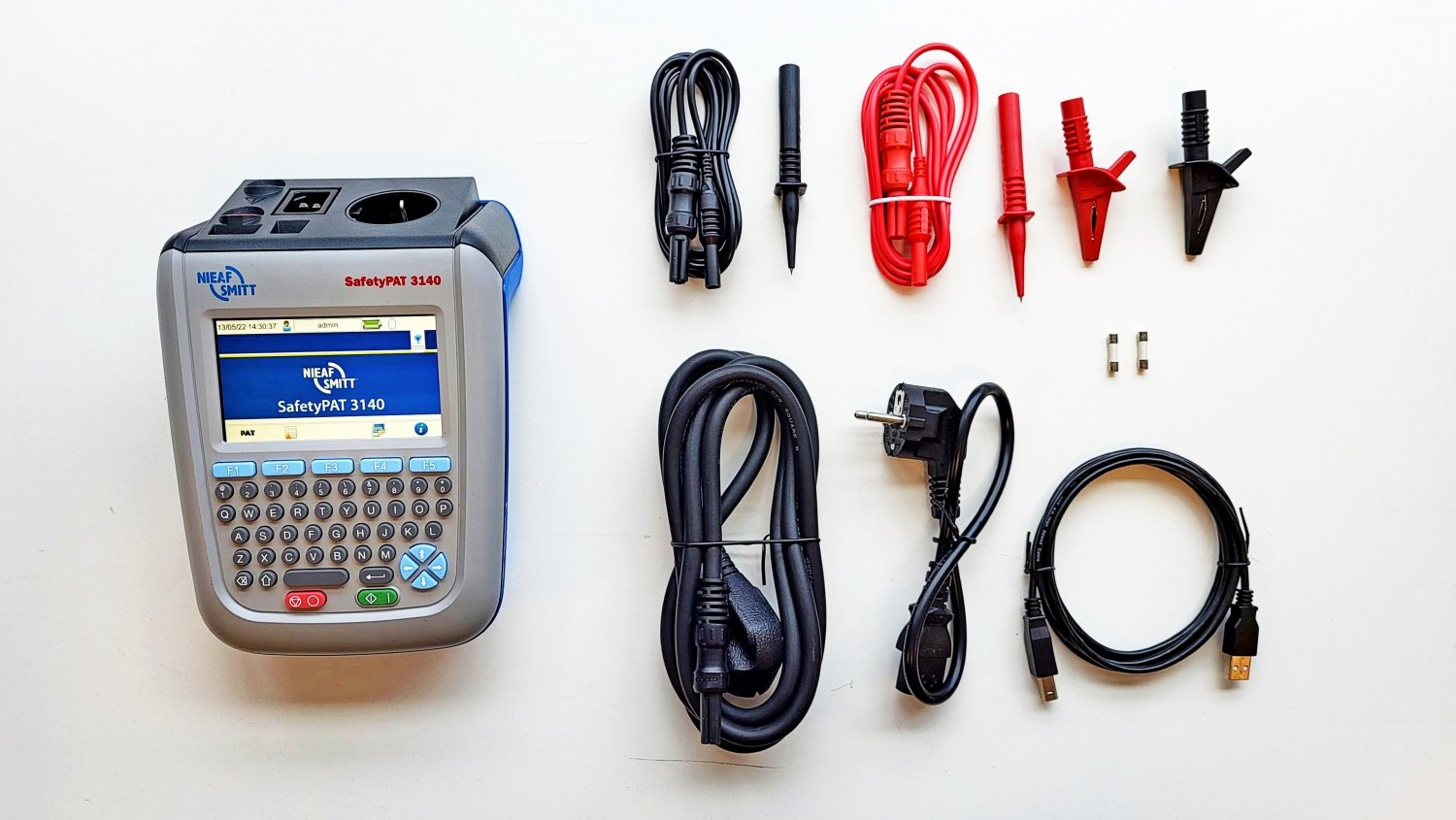

Inclusief	Meetsnoeren met probes en krokodillenklemmen, 230 V testsnoer, USB-kabel, voedingskabel, snelstart handleiding, draagtas, accu-pack Conformiteitsverklaring

Productondersteuning

Firmware Updates

Herziening NEN 3140
“Bedrijfsvoering laagspanningsinstallaties”

Handleidingen:

Instructievideo's:

SafetyPAT 3140: Keuren van Klasse II apparatuur	Keuren van 3 fase apparatuur met de SafetyPAT 3140


Uitleg NEN3140 metingen Nieaf Smitt	SafetyPAT 3140 uitlezen in PATManager v4


Selecteren nieuw Testprogramma volgens NEN 3140:2018	Aanpassen Klasse I testprogramma


Het keuren van een zwerfkast

Veelgestelde vragen

Hoe moet ik een SafetyPAT 3140 uitlezen?

SafetyPAT 3140

Bekijk hier de instructievideo

De SafetyPAT 3140 werkt niet met een COM poort maar met een USB verbinding en maakt een verwisselbare schijf aan in Windows waar vanaf de gegevens gedownload worden naar de PATManager software.
Om gegevens te downloaden vanaf een SafetyPAT 3140 zijn er aanvullende opties welke ingesteld kunnen worden in het download scherm van de PATManager v4 software. Een Bronbestand (de locatie van de SafetyPAT 3140 gegevens) en welke data er gedownload dient te worden.

Selecteer Zoeken... om de directory van de SafetyPAT 3140 te selecteren waar de gegevens van gedownload dienen te worden. Selecteer het bestand in de directory van de SafetyPAT en klik op Openen.

Mijn beeld knippert en/of licht op tijdens het opstarten, de tester start niet op

Controleer of de accu van de tester voldoende lading heeft door de tester uit te schakelen, op de netspanning aan te sluiten en enige tijd te wachten. Probeer vervolgens nogmaals om de tester op te starten. Indien u problemen blijft ondervinden, neem contact op met de Helpdesk.

Kan ik de taal instellen op Engels?

Ja, dit is mogelijk middels de onderstaande stappen:

In het hoofdmenu van de tester druk op F4, ga vervolgens naar Gebruikers, hier kan de gewenste taal van de tester worden ingesteld.

Hoeveel geheugenplaatsen heeft de SafetyPAT 3140?

De SafetyPAT 3140 heeft 50.000 geheugen plaatsen.

Geen voedingsspanning fout

Indien de tester de melding blijft weergeven, controleer de zekeringen van de tester. Hiervoor dient men de tester te open.

Voordat men de meter opent, dient men zichzelf te verzekeren, dat alle kabels uit uw tester zijn verwijderd.

De zekeringen zijn via de reguliere handel en via Mors Smitt (626006031 Zekering van 16 A / 250 V, geschikt voor EazyPAT- en SafetyPAT-lijn) te verkrijgen.

Mijn tester dient gekalibreerd te worden, hoe gaat dit in z’n werk?

Als u uw test- of meetapparaat bij Wabtec Netherlands ter kalibratie en/of ter reparatie aanbiedt, dient u het online formulier in te vullen: Klik hier om naar het kalibratie- en reparatieformulier te gaan.

Hoe kan ik geuploaden objecten in de tester bekijken?

Ja, dit kan doormiddel van de volgende stappen:

1. In het hoofdmenu van de tester druk op F4

2. Druk vervolgens op het cijfer 1 om de resultaten op te roepen.

3. Druk op F2 om een filter in te stellen

4. In het venster Selecteer testen, stel deze in op Geupload

5. Druk op F4 om de geuploaden objecten weer te geven.

LET OP: alleen de gegevens welke relevant zijn voor een herkeuring worden weer gegeven

Instructievideo : SafetyPAT 3140 uitlezen in PATManager v4

Instructievideo : Keuren van 3 fase apparatuur met de SafetyPAT 3140

Hoe kan ik bestanden naar de SafetyPAT 3140 sturen

In het bestand “uploaden objecten SP3140” staat hiervoor een instructie.
