Test & Meetapparatuur - Niet meer leverbaar

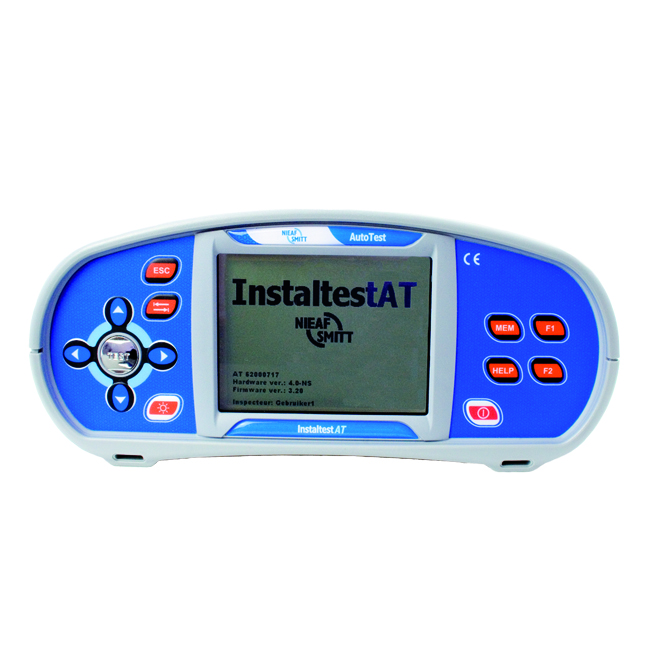

Instaltest AT Automatische installatietester

626000717 (Obsolete)
Informatie

Niet meer leverbaar.

Kijk naar de Instaltest XE voor de compacte vervanger hiervan.


De Instaltest AT is een veelzijdige en eenvoudig te bedienen installatietester volgens NEN 1010 en NEN 3140.

Voor iedere installateur die installaties inspecteert en hiervan rapportage dient te maken is AutoTest beschikbaar. Met een simpele druk op de knop verschijnt een overzichtelijk programma aan testen die automatisch door-lopen worden. De resultaten worden direct opgeslagen en bij transport naar de software zal dit tot een certificaat verwerkt worden.

Metingen

  • Isolatieweerstand
  • Doorgangstest
  • Aanraakspanning van de aardlekschakelaar
  • Aanspreektijd van de aardlekschakelaar
  • Aanspreekstroom van de aardlekschakelaar
  • Aardcircuitweerstand zonder aanspreken aardlekschakelaar (Z-loop)
  • Netimpedantie (Z-line)
  • Draaiveld
  • Aardverspreidingsweerstand (driedraads)
  • Spanning
  • Frequentie
  • Soortelijke grondweerstand*
  • Varistor test
  • Groepenzoeker*
  • Extra laag bereik circuitimpedantie*

* met optionele accesoire

Specificaties

Functies
Isolatieweerstand
100, 250, 500 and 1000 V
0.15...1000 MΩ
Doorgangstest
Teststroom 200 mA (LPE, NPE)
7 mA (LPE, NPE)0.16..1999 Ω
Nominale spanning 100...264 V / 45...65 Hz
Aanspreekstroom 10, 30, 100, 300, 500, 1000 mA
Aanraakspanning 0.0...99.9 V
Teststroom < 0.5 x IΔn
Aanspreektijd 0...300 ms
Teststroom 0.5 x IΔn / 1 x IΔn (nit IΔn = 1000mA type B) / 2 x IΔn (niet n = 1000mA type A of IΔn ≤ 300 mA type B)
Type G en S
Stroom type AC / A / B
Aardcircuitimpedantie 0.00...9.99 kΩ
Netimpedantie 0.00... 9.99 kΩ
Spanning 0...550 V
Frequentie 0.00...999.99 Hz
Aardverspreidingsweerstand 0...9999 Ω
Soortelijke grondweerstand 0...1000 kΩ
Varistor test 0...1000 VDC, 0...625 VAC
Fase rotatie 100..550 VAC
Indicatie fase volgorde Ja
Algemeen
PC interface USB/RS232
Overspanningscategorie CAT III 600 V
Protectieklasse IP40
Voeding 6xLR06 AA batterijen
Afmetingen 230 x 115 x 103 mm
Gewicht 1.3 kg (excl. batterijen)
Inclusief Draagband, draagtas, plug commander, gesplitst meetsnoer, krokodillen klemmen, meetpennen, RS232 & USB kabel, InstalLink software, Quickstart handleiding, oplaadbare batterijen & lader, handleiding.
