Zekeringautomaten


Zekeringautomaten

Mors Smitt biedt een breed scala aan spoorweghydraulische magnetische zekeringautomaten. De automaten configureerbaar om aan de individuele vereisten te voldoen.

Voordelen:

  • Nauwkeurig, temperatuurstabiel mechanisme, dankzij hydraulische magnetische technologie
  • Overstroomwaarnemingsmechanisme reageert alleen op stroomwisselingen
  • Geen 'opwarmperiode' om de reactie op overbelasting te vertragen.
  • Geen 'cooldown'-periode na overbelasting voordat deze kan worden gereset. Reductieoverwegingen als gevolg van temperatuurvariaties zijn normaal niet vereist en door warmte geïnduceerde overlast wordt vermeden
  • Een gemeenschappelijke uitschakelingsverbinding tussen alle polen, een andere veiligheidsfunctie, zorgt ervoor dat een overbelasting in één pool alle aangrenzende polen zal activeren
  • Een vrijloopmechanisme, een veiligheidsfunctie, maakt het onmogelijk om de contacten tijdens overstroom- of storingscondities handmatig gesloten te houden
  • Standaardafmetingen, montage- en stroomwaarden bieden maximale toepassing



Veelzijdigheid:

  • Groot bereik: nominale stroomsterkten tot 700 Amp en nominale spanningen tot 600 VAC en 110 VDC zijn beschikbaar
  • Opties: serie-uitschakeling, midden-uitschakeling, alleen schakelaar (met of zonder hulpschakelaar), afstandsbediening shutdown-, shunt-trip- en dual-coil-circuitopties zijn beschikbaar



Normen:

De Mors Smitt-stroomonderbrekers zijn ontworpen volgens de volgende spoor normen:

  • IEC 60077 Elektrische uitrusting voor rollend materieel in spoorwegtoepassingen
  • EN 50155 Elektronische uitrusting gebruikt op rollend materieel voor spoorwegtoepassingen
  • EN 45545-2 Brandbeveiliging op spoorwegvoertuigen
  • NF F16-101 / -102 Brandgedrag - rollend spoorwegmaterieel
  • IEC 61373 Schok- en trillingsbestendigheid - Spoorwegmaterieel



Het Mors Smitt miniatuur circuit breaker portfolio:


Filter
Zekeringautomaten

Accessories for circuit breakers

Lees meer
Zekeringautomaten

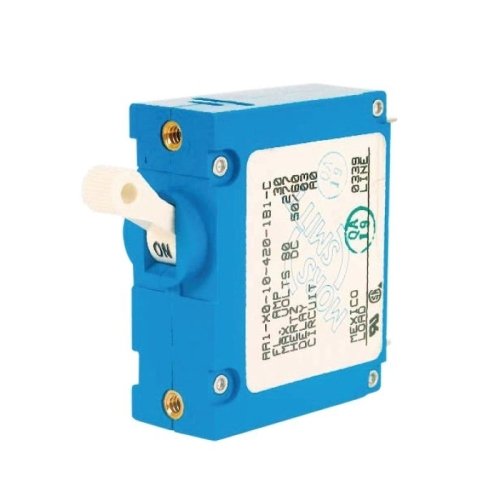

AR-Series Railway hydraulic magnetic circuit break…

  • Compact design.
  • Unique arc shute method which results in higher interrupting capacities.
  • Thermoset glass filles polyester halfshell construction for increased mechanical strength, electrical strength and to achieve highest level/rating on fire and smoke tests.
  • Standard blue housing and white handle to improve visibility.
  • Up to 6 poles configurations.
  • 0.1 -50 amps up to 277 Vac or 80Vdc
  • Precise, temperature independent, operation.
  • Wide choice of time delays, terminal options and actuator colors.
  • The breakers can also be equipped with an optional mid-trip handle style actuator.
Zekeringautomaten

CR-Series Railway hydraulic magnetic circuit break…

  • Unique arc chute design which results in higher interrupting capacities.
  • Thermoset glass fi lled polyester halfshell construction for increased mechanical strength, electrical strength and to achieve highest level/rating on fire and smoke tests.
  • Wiping contacts - Mechanical linkage with two-step actuation – cleans contacts, provides high, positive contact pressure & longer contact life.
  • Standard blue housing and white. handle to improve visibility.
  • 1-6 poles.
  • Available with metric threaded stud terminals and american standard terminals.
  • The breakers can also be equipped with an optional mid-trip handle style actuator.
  • 0.02 - 100 amps.
  • Precise, temperature independant, operation.
  • Wide choice of time delays.
Zekeringautomaten

ER-Series Railway hydraulic magnetic circuit break…

  • Ideally for higher amperage applications
  • Available woth front and back mounting
  • Heavy duty box wire connector for solid wire and a pressure plate connector for stranded wire
  • Unique arc chute design which results in higher interrupting capacities
  • Thermoset glass filled polyester halfshell construction for increased mechanical strength, electrical strength and to achieve highest level/rating on fire and smoke tests
  • Wiping contacts - Mechanical linkage with two-step actuation – cleans contacts, provides high, positive contact pressure & longer contact life
  • Standard blue housing and white handle to improve visibility
  • 1-6 poles
  • 0.1 - 100 amps
  • Precise, temperature independant, operation
  • Wide choice of time delays
Zekeringautomaten

FR circuit breaker - hydraulic magnetic, railway, …

  • Ideal for very high current applications
  • Precise, temperature independent operation
  • Panel mount
  • Integrated auxiliary contacts (optional)
  • Up to 3 poles configuration
  • High interrupting capacities due to unique arc chute method
  • Mid-trip handle for electrical trip indication (optional)
  • Immediate resetting possible
  • Wide current range: 100 - 700 A
  • Wide choice of time delays
  • Maximum voltage 137.5 VDC / 277 VAC
  • High contact pressure & longer contact life due to wiping self-cleaning contacts
  • Flexibility by many options
Zekeringautomaten

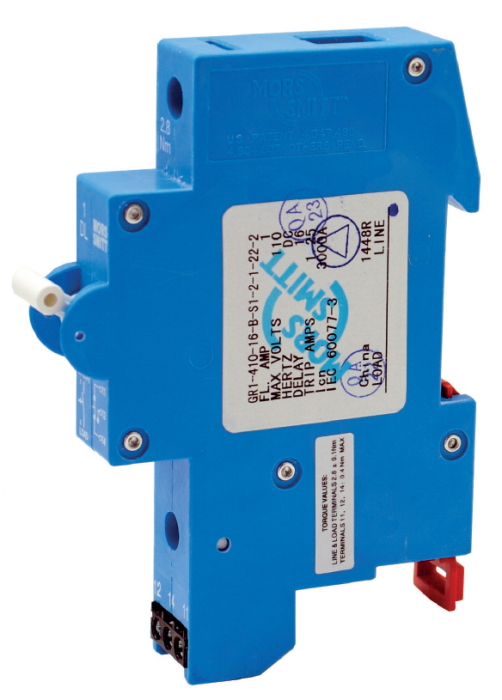

GR-Series Railway hydraulic magnetic circuit break…

  • Integrated auxiliary change over contacts are optional (pre-mounted)
  • 0,2 - 63A
  • 440 VAC & 110 VDC
  • Optional mid-trip handle style actuator
  • 1-4 poles
  • Precise, temperature independant, operation
  • Wiping contacts - mechanical linkage with two-step actuation – cleans contacts, provides high, positive contact pressure & longer contact life
  • Standard blue housing and white handle to improve visibility.
  • Wide choice of time delays
Zekeringautomaten

RBR-Series Remote operated railway circuit breaker

  • ON-OFF and trip indication
  • Load shedding
  • Energy management
  • Compact size
  • Automatic reset capable
  • Choice of interface styles
  • Panel or DIN rail mounting
  • Manual Operation Override
  • Fits into industry standard cut-out
