Documentatie
Datasheet-M-relays V4.1.pdf
Datasheet-M-relays V4.1.pdf

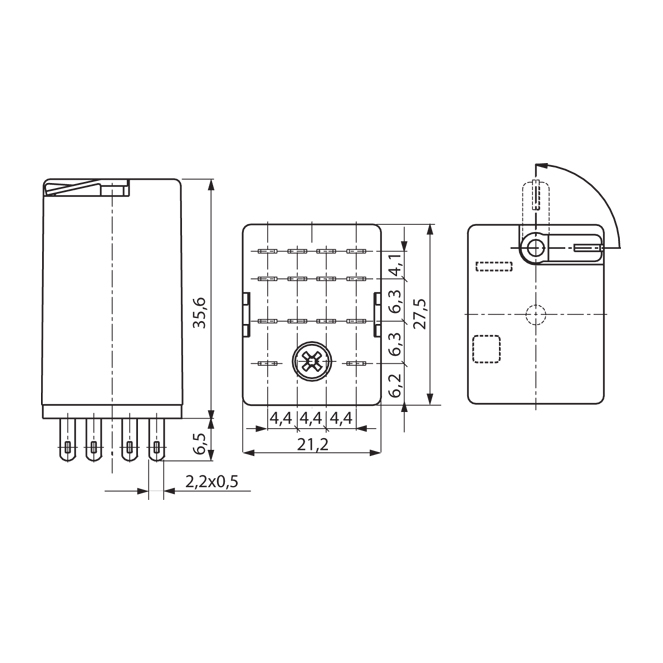

Technische tekeningen
Drawing - M-Relay.zip
Drawing - M-Relay.zip

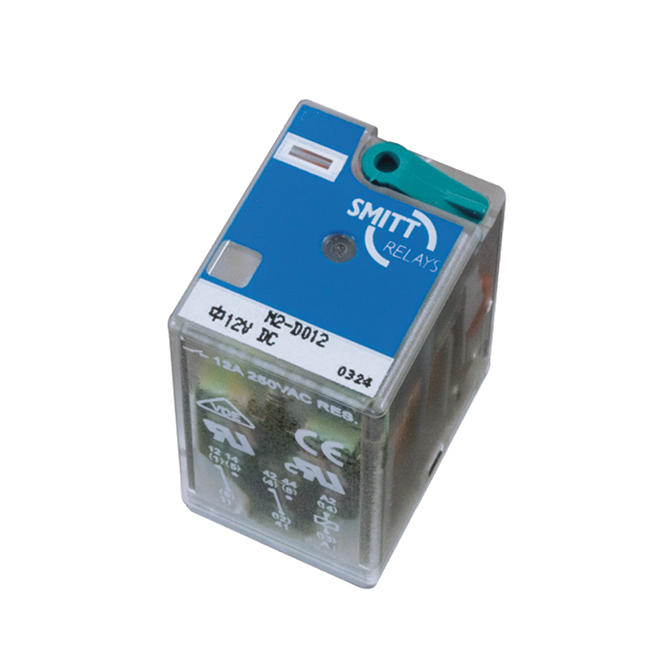

Direct schakelend relais
M2 serie, insteekrelais
Informatie
Kenmerken van de M2:
Relais voor algemene toepassingen, voor het schakelen van AC & DC spanningen en resistieve belastingen.
-
Hulprelais
-
Insteekrelais
-

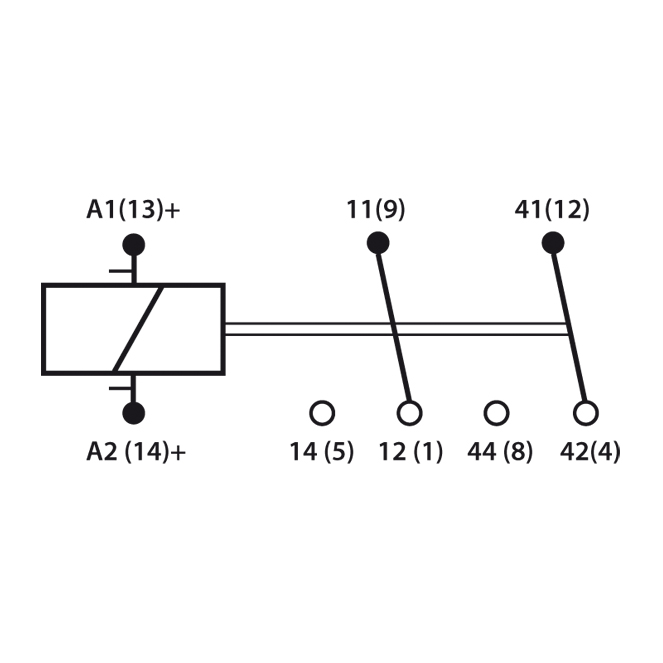

2 wisselcontacten
-
AC en DC spoel
-
Diode module plugbaar in voet
-
Optionele LED indicator
-
Standaard mechanische indicator
-
Cadmium vrije contacten
-
Bluskamers
-
Test knop
M2 serie insteekrelais, standaard types;
-
M2-D012 12 VDC
-
M2-D024 24 VDC
-
M2-D048 48 VDC
-
M2-D110 110 VDC
-
M2-D125 125 VDC
-
M2-D220 220 VDC
-
M2-A012 12VAC 50/60Hz
-
M2-A024 24 VAC 50/60Hz
-
M2-A048 48 VAC 50/60Hz
-
M2-A110 110 VAC 50/60Hz
M2-L series insteekrelais + LED indicatie, standaard types;
-
M2-L-D012 12 VDC
-
M2-L-D024 24 VDC
-
M2-L-D048 48 VDC
-
M2-L-D110 110 VDC
-
M2-L-D125 125 VDC
-
M2-L-D220 220 VDC
-
M2-L-A012 12VAC 50/60Hz
-
M2-L-A024 24 VAC 50/60Hz
-
M2-L-A048 48 VAC 50/60Hz
-
M2-L-A110 110 VAC 50/60Hz
